Les espaces des segments de piston sont principalement classés en trois types : espace latéral, espace d'extrémité et espace arrière. L'espace latéral, également appelé « jeu latéral », est l'espace entre le côté du segment de piston et la rainure du segment de piston lorsque le segment est installé. La norme est comprise entre {{0}}.04-1.10 mm. L'espace d'extrémité, également connu sous le nom de « jeu d'ouverture de segment », est l'espace entre les deux extrémités du segment de piston lorsque le piston atteint le point mort haut (PMH) à l'intérieur du cylindre. La norme pour cela est comprise entre 0,25-0,50 mm. L'espace arrière fait référence à l'espace entre la surface cylindrique intérieure du segment de piston et le fond de la rainure du segment de piston. Sa norme va de 0,50 mm-1.00mm.
Il est important de noter que les écarts entre les segments de piston sont préréglés avant que la voiture ne quitte l'usine. Il existe des valeurs limites maximales et minimales, qui varient selon les véhicules. Il est crucial de se référer aux spécifications réelles de chaque véhicule spécifique.
Méthodes pour mesurer les trois espaces des segments de piston

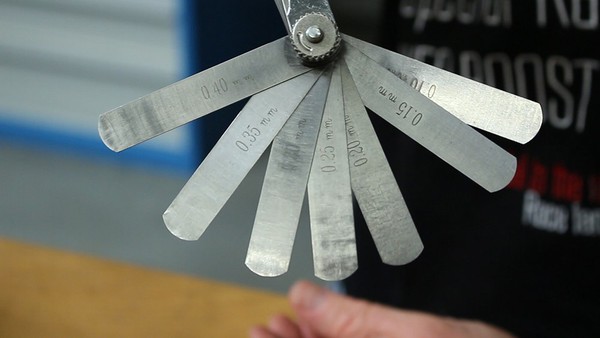

Espace latéral :Retirez le segment de piston du piston. Enfoncez son côté dans la rainure du segment de piston et maintenez-le en place. Utilisez une jauge d'épaisseur pour mesurer l'écart entre le segment de piston et la rainure.
Écart final :Placez le segment de piston uniformément sur le piston. Ensuite, poussez le piston vers le point mort haut du moteur. Utilisez une jauge d'épaisseur pour mesurer l'écart à l'ouverture du segment de piston.
Espace arrière :Insérez la queue de l'étrier dans la rainure du segment de piston pour mesurer sa profondeur et enregistrer la valeur. Mesurez ensuite la valeur de la section transversale du segment de piston à l'aide du pied à coulisse. Soustrayez la valeur de la section transversale du segment de piston de la profondeur de la rainure pour obtenir le résultat.
Choses à noter lors de la mesure des trois espaces des segments de piston
Après avoir fonctionné pendant un certain temps dans le moteur, le piston accumule inévitablement des résidus d'huile et de carbone. Cela pourrait avoir un impact sur la précision des mesures. Il est donc important de nettoyer à la fois le piston et le segment de piston avant de mesurer les jeux.
Lors de la mesure des jeux, essayez de positionner le segment de piston et le piston sur une surface plane pour minimiser les erreurs.
Étant donné que différents véhicules peuvent avoir des valeurs différentes pour les trois jeux, il est essentiel de se référer au tableau standard des jeux de segments de piston spécifique à votre modèle de véhicule lors de la comparaison des mesures.
